UNIQUE SYSTEM BENEFITS
- 뛰어난 열관류율 성능
- 공장 사전-조립 카세트
- 시공성 우수
- 깔끔한 외관(히든바 적용 가능)
- 빛투과율 조절 가능
- 타의 추종을 불허하는 풍하중(wind load) 저항
More Info
깔끔하고 신속한 설치를 위한 결합식 시스템
Danpatherm은 사전-공장 조립된 카세트 패널 시스템입니다. 설치가 쉽고 빨라서 시공비 절감과 공기 단축의 효과가 있습니다. Danpatherm은 패널 사이에 습기와 먼지가 들어가지 않도록 방지합니다. 외부 패널의 보수가 필요한 경우 건축물에 영향을 주지 않고 교체 및 철거가 가능합니다.
국내 시험성적서 기준 열관류율 1.032 W/㎡K
빛이 투과되는 이중 패널 구조로 단열재 없이도 높은 단열 성능을 냅니다. 더 높은 단열이 필요하면 패널 사이에 빛이 통과하는 반투명 단열재를 옵션으로 넣을 수 있고, 단열재 대신 LED 조명을 넣어 야간 조명 연출을 할 수도 있습니다.
우수한 하중 지지력 및 경간(Span) 유지 능력
Danpatherm은 풍하중에 대한 저항성이 우수하며, 별도의 보강없이 고정지점간 거리(span)가 3미터 이상 가능하며, 하지철물(퍼린)을 최소화 할 수 있습니다.
균일하게 유입되어 넓게 확산되는 빛
특별 마감처리된(special finish) Danpatherm Softlite 양면 글레이징 시스템은 눈부심(glare)이 없으며 균질한 빛을 유입시키는 제품입니다. 실내에서 균일한 조도 연출이 가능한 Softlite는 Danpal®이 제공하는 다양한 마감 중 하나입니다.
|
|
야간에는 조명박스로 변하는 건물
Danpatherm LED를 통해 주간 동안에는 자연광을 유입시키며, 야간에는 건물이 조명 박스로 변화합니다.
단파텀 내부의 인공조명:
- LED 조명과 통합 가능한 사전-조립 카세트 시스템
- 내구성이 뛰어난 외장 시스템
- 야간동안 무한한 표현이 가능한 조명연출
| PRODUCT | 단파텀 K7 | 단파텀 K12 |
| 모듈 폭 | 624mm, 924mm | 600mm, 900mm |
| 패널 구성 | 12/12 or 12/16mm 폴리카보네이트 패널 (단열재 포함 또는 불포함) |
12/12mm 폴리카보네이트 패널 (단열재 포함 또는 불포함) |
| 패널 구조 | 허니콤/멀티셀 | 멀티셀 |
| 두께 | 70mm | 120mm |
| 패널 길이 | 기본 최장 8m | 기본 10.5m |
| 열 관류율(W/㎡K) | 1.032 (국내 시험성적서 기준) | |
| 패널 결합 방식 | 폴리카보네이트 덮개, 고정나사 | 숨겨진 커넥터 |
| 지점간격 | 3m | 4m |
| 품질보증기간 | 10년 | 10년 |
| 화재 반응 등급 (유럽 EN 13501-1) |
B-s1, D0 | B- s1, D0 |
| 내충격성 | M50-100 J, C30 J, 130 J, 900 J 표준 NF P 08-302 October 1990 | |
| K7 | K12 | |
| 차음성 | 26(-1,-5) | 29(-2,-7) |
국내 적용 사례 — 단파텀 K12
체육·교육시설의 상부 외벽에 단파텀을 적용해 낮에는 실내 깊숙이 자연광을 들이고, 밤에는 실내 조명이 외관을 은은하게 비춥니다.

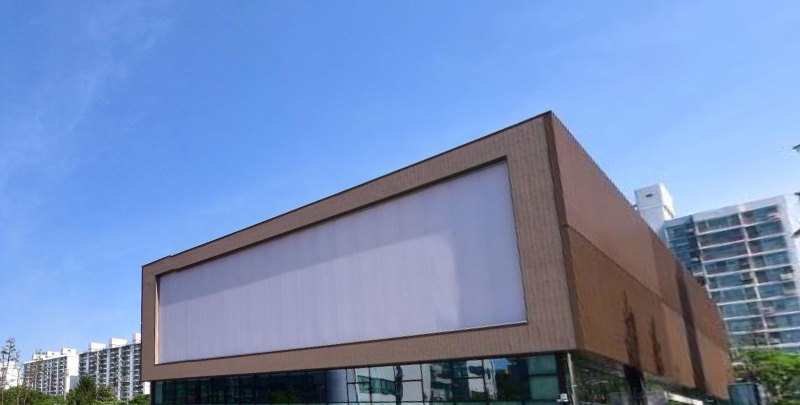

단파텀 K12 · 설계 건축사사무소 티오피

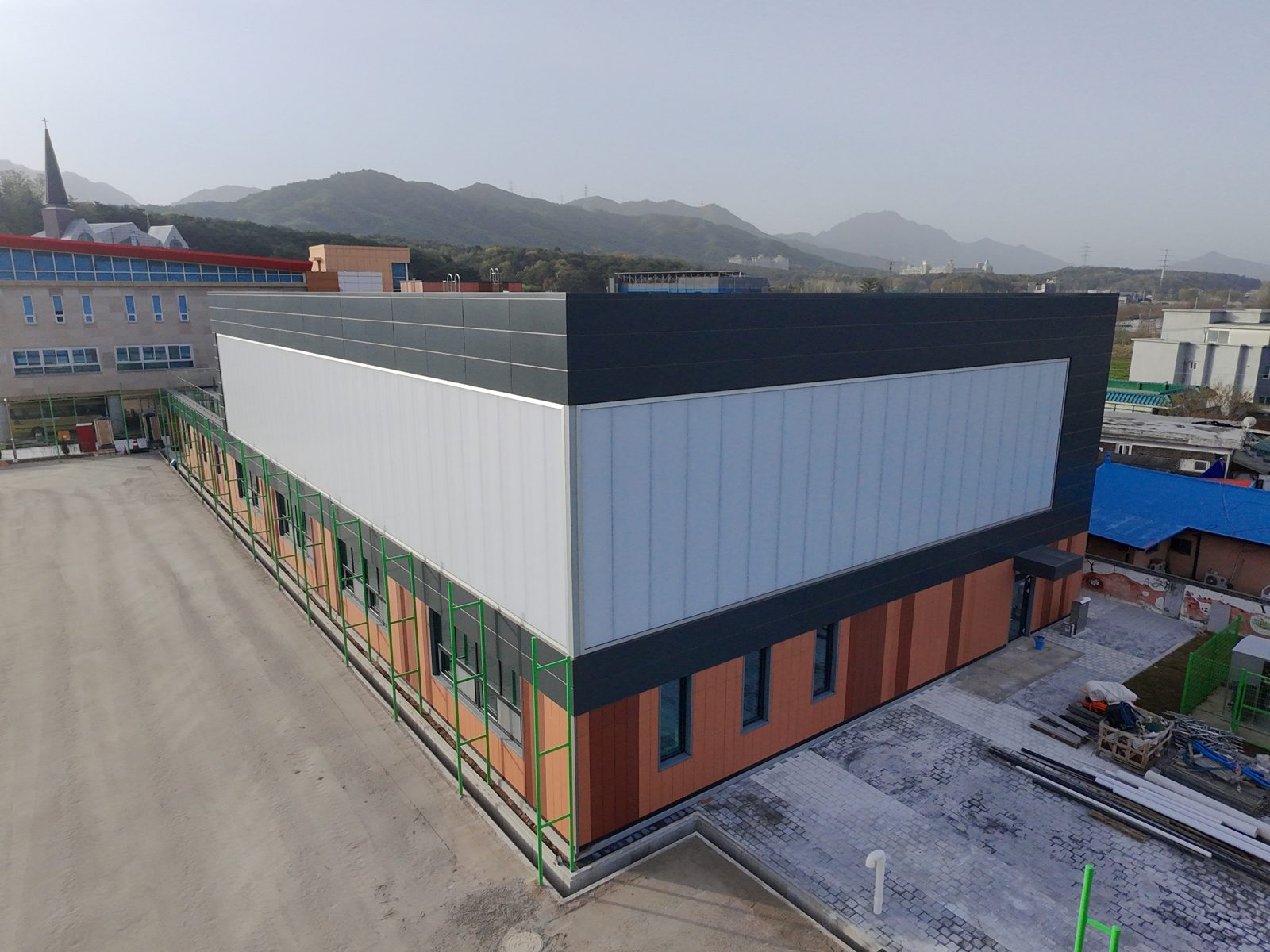

단파텀 K12 · 설계 JS 디자인 건축사사무소

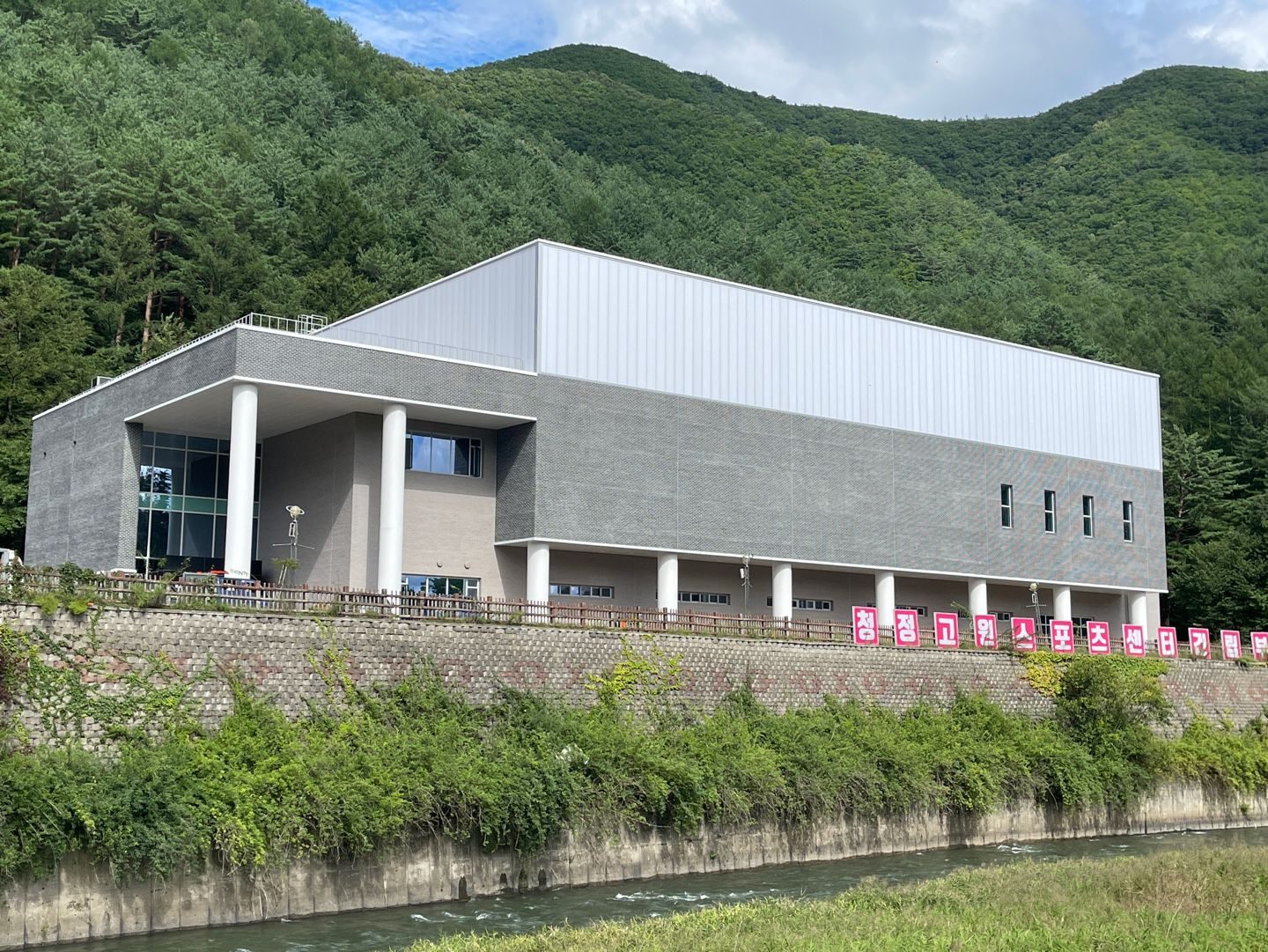

단파텀 K12 · 설계 건축무한 건축사사무소

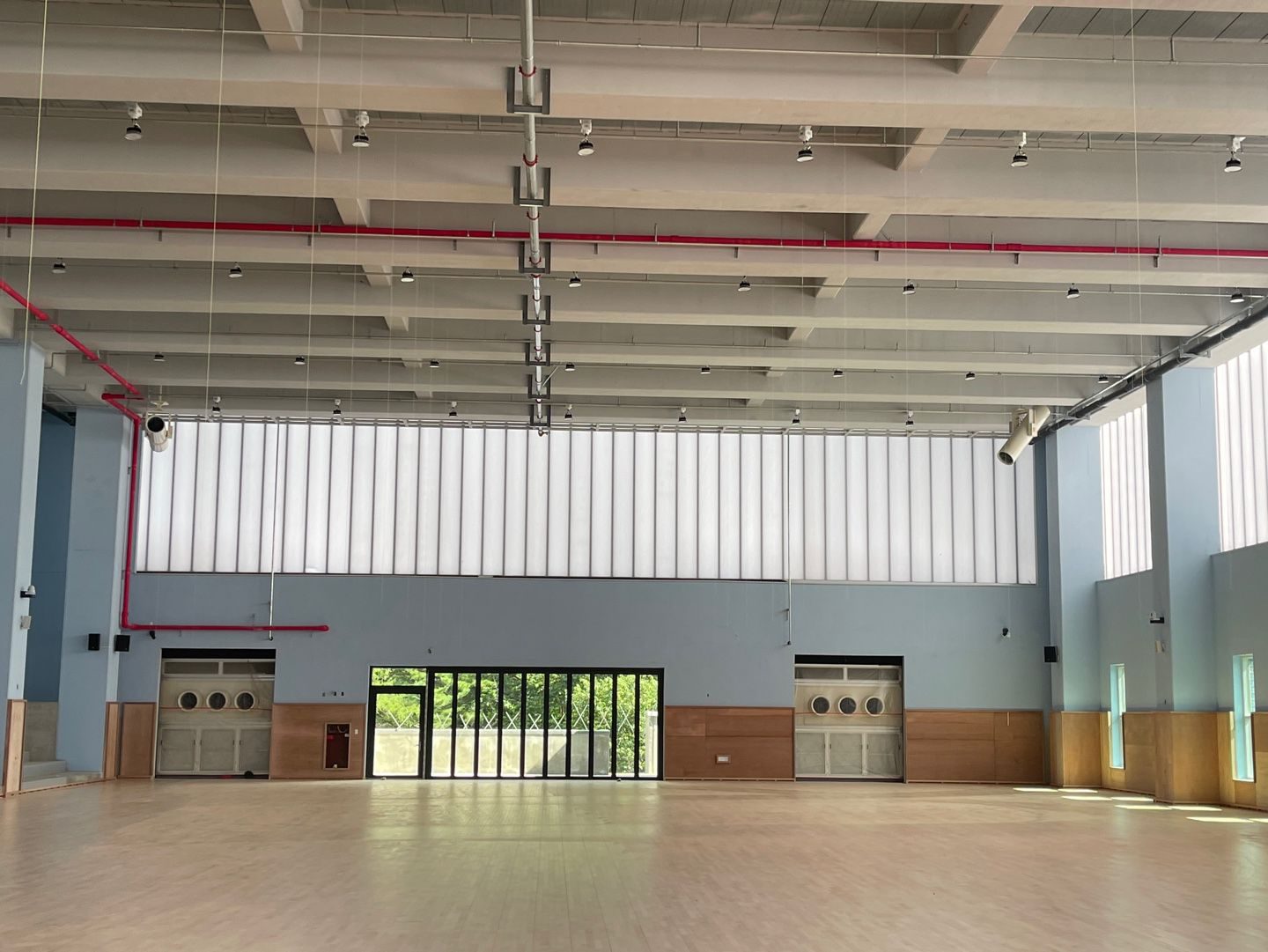

태백 청정고원 스포츠센터 내부 — 상부 벽체 전체가 채광면이 됩니다. 더 많은 사례는 프로젝트 갤러리에서 보실 수 있습니다.
Q. 단파텀은 어디에 쓰나요?
체육관·스포츠센터·학교 수영장·박물관·오피스처럼 넓은 벽면에 자연광이 필요한 건물의 외벽에 씁니다. 지붕과 천창에는 같은 원리의 이중 패널 지붕 시스템인 단파텀 RK7을 적용합니다.
Q. 단열 성능은 어느 정도인가요?
국내 시험성적서 기준 열관류율 1.032 W/㎡K입니다. 단열재 없이도 이 성능을 내며, 더 높은 단열이 필요하면 빛이 통과하는 반투명 단열재를 옵션으로 넣을 수 있습니다.
Q. 준불연·난연 기준이 있는 건물에도 쓸 수 있나요?
적용 여부는 건축물의 용도와 규모, 적용 위치와 디자인에 따라 결정됩니다. 단파텀은 외장 마감재가 아니라 유리를 대신해 빛을 들이는 창호 시스템으로 분류되므로, 마감재료 등급 하나만으로 사용 가능 여부가 정해지지 않습니다. 원재료인 폴리카보네이트의 특성상 국내 준불연·난연 등급은 보유하고 있지 않으며, 실내 마감에는 한국소방산업기술원 검사를 거친 방염필증을 발급받을 수 있습니다. 설계 초기에 도면과 함께 문의해 주시면 적용 위치와 방법을 함께 검토해 드립니다.
Q. 시공 기간은 얼마나 걸리나요?
단파텀은 공장에서 조립된 카세트 형태로 공급되어, 현장에서는 프레임에 끼워 넣기만 하면 됩니다. 그래서 현장 공정이 짧은 편이며, 정확한 공기는 면적과 현장 조건에 따라 상담 시 산정해 드립니다.
Q. 가격은 어떻게 정해지나요?
프로젝트마다 견적으로 산정합니다. 같은 면적이라도 적용 부위의 형태와 건축물의 요구 조건, 디자인에 따라 구성과 사양이 달라지기 때문에 면적만으로는 견적을 드리기 어렵습니다. 프로젝트 도면과 건물 종류, 요구 조건을 보내주시면 정확한 견적을 드릴 수 있고, 설계 중이라 도면이 없다면 적용 부위와 그 부분의 가로·세로 크기, 프로젝트 설명을 자세히 알려주십시오.
Q. 도면 자료나 시험성적서를 받을 수 있나요?
카탈로그는 기술자료 신청 페이지에서 받으실 수 있습니다. 설계에 필요한 제품 치수 도면(PDF)과 국내외 인증서·시험성적서(미국·호주·유럽 기준 포함)는 단팔 제품이 적용되는 프로젝트를 기준으로 제공해 드립니다. 프로젝트명과 개요, 제출처를 함께 알려주시면 필요한 자료를 준비해 드립니다.
