단팔® VRS 시스템

Ventilated Rainscreen System

단열성능이 뛰어난 Danpalon® 패널을 포함한 완전한 시스템을 제공하는 것이 Danpal® VRS의 원리입니다. 패널 후면의 공기틈을 통한 자연환기 방식에 기반하므로, 건축물의 외벽이 항상 건조한 상태를 유지 합니다.

UNIQUE SYSTEM BENEFITS

  • 경량재
  • 100% 방수
  • 시공성 우수,경제성 우수
  • 다양한 디자인 및 컬러 표현 가능
  • 롱패널 가능(표준:최대 12.0m, 요청에 따라 길이 조정 가능)
  • 친환경적
  • 폐기물없음

More Info


우수한 열관류율
IEA 국가에서 빌딩은 전체 에너지 소비의 40%를 차지합니다. 따라서 단열이 중요합니다.
단열성능이 우수한 Danpalon® 패널을 포함한 고품질 시스템을 제공하는 것이 Danpal® VRS의 원리입니다.

자연환기를 통한 열효율 유지
에어 갭을 사용한 자연 환기를 기초로, 패널 후면의 공기틈을 통한  대류 이동은 외벽을 건조한 상태로 유지합니다.

완벽한 방수
Danpal® VRS 패널 고유의 이중 노칭(double notching)은 완전한 방수를 보장합니다.

가볍지만, 튼튼한 클래딩
Danpal® VRS은 기존의 레인스크린 클래딩 보다 세 배 가벼운 커넥터-바운드(connector-bound) Microcell 폴리카보네이트 패널로 제작되었습니다.

단순한 & 빠른 설치
커넥터(설치바)는 지지면(support)에 직접 설치하므로, 추가로 구조체를 설치할 필요가 없습니다.

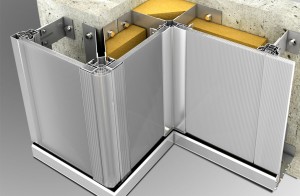

  • 단팔 VRS는 창의 적인 시스템으로 단파론 내부와 단열재 또는 파사드 지지대 사이에 적어도 50mm정도의 지속적인 통풍공간이 필요합니다
  • 통풍부분은 틀과 헤드 부분에 지속적인 공기흐름이 될 수 있도록 합니다. 이 부분들은 파사드 노출 부분과 그늘 그리고 패널의 두께에 따라 계산 됩니다.
  • 세부 사항에 대하여는 단팔코리아의 기술설계팀에 문의해주십시오.
단팔 VRS 16mm 단팔 VRS 12mm
모듈 폭 600-900-1040mm 600-900mm
패널구조 멀티셀
내연성 EN13501-1, B-s3, D0
LEPIR 2 passed
내 충격성 PV CSTB CLC 11-26031579
내 풍압 PV CSTB CLC 09-26019639
평균 무게
(패널 + 커넥터)
600mm 프레임 5.0 kg/m2 4.35 kg/m2
900mm 프레임 4.5 kg/m2 3.55 kg/m2
1040mm 프레임 4.1 kg/m2
소프트라이트(무광코팅) 다양한 색상에 무광 적용가능
내 화학성(High Protection 코팅) 모든 색상에 적용 가능 (소프트라이트 제외)

Finishing
