단파 텀

Unitized Large-Spanning High Insulation System for Façades

사전 조립 가능한 시스템으로, 고정지점간의 거리(span)가 넓은 장점이 있으며, 높은단열성능과 우수한 채광률이 가능 하도록 설계되었습니다. Danpatherm®는설치가  빠르고 간단합니다. LED 조명 시스템과 결합되어 주간에는 자연빛이 유입되는 실내공간을 제공하고, 야간에는 환상적인 조명연출이 가능한 입면으로(light box) 변화합니다.

UNIQUE SYSTEM BENEFITS

  • 뛰어난 열관류율 성능
  • 공장 사전-조립 카세트
  • 시공성 우수
  • 깔끔한 외관(히든바 적용 가능)
  • 빛투과율 조절 가능
  • 타의추종을 불허하는 풍하중(wind load) 저항

More Info

깔끔하고 신속한 설치를 위한 결합식 시스템
Danpatherm은 사전-공장 조립된 카세트 패널 시스템입니다. 설치가 쉽고 빨라서 시공비 절감과 공기 단축의 효과가 있습니다. Danpatherm은 패널 사이에 습기와 먼지가 들어가지 않도록 방지합니다. 외부 패널의 보수가 필요한 경우 건축물에 영향을 주지 않고 교체 및 철거가 가능합니다.

낮은 U 밸류
빛이 투과되는 고단열성 양면 시스템으로 K12 제품은 0.52W/m²K, K7 제품은 0.72 W/m²K의 단열성능을 지니고 있습니다.

우수한 하중 지지력 및 경간(Span) 유지 능력
Danpatherm은 풍하중에 대한 저항성이 우수하며, 별도의 보강없이 고정지점간 거리(span)가 3미터 이상 가능하며, 하지철물(퍼린)을 최소화 할 수 있습니다.

균일하게 유입되어 넓게 확산되는 빛
특별 마감처리된(special finish) Danpatherm Softlite 양면 글레이징 시스템은 눈부심(glare)이 없으며 균질한 빛을 유입시키는 제품입니다. 실내에서 균일한 조도 연출이 가능한 Softlite는 Danpal®이 제공하는 다양한 마감 중 하나입니다.

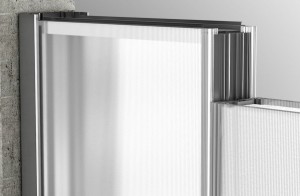

  1. 파사드 프레임
  2. 이중 단파론 패널 : 넓이 600mm, 두께 120mm
  3. 빛 확산 단열재

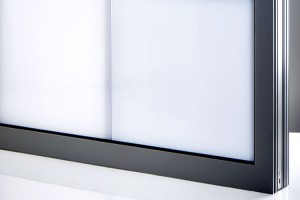

  1. 파사드 프레임
  2. 이중 단파론 패널 : 넓이 600mm, 두께 70mm
  3. 빛 확산 단열재

야간에는 조명박스로 변하는 건물
Danpatherm LED를 통해 주간 동안에는 자연광을 유입시키며,  야간에는 건물이 조명 박스로 변화합니다.

단파텀 내부의 인공조명:

  • LED 조명과 통합 가능한 사전-조립 카세트 시스템
  • 내구성이 뛰어난 외장 시스템
  • 야간동안  무한한 표현이 가능한 조명연출

Product 단파텀 K7 단파텀 K12
모듈 폭 624mm, 924mm 600mm, 900mm
패널구성 12/12 or 12/16mm 폴리카보네이트 패널
(단열재 포함 또는 불포함)
12/12 폴리카보네이트 패널
(단열재 포함 또는 불포함)
패널구조 허니콤/멀티셀 멀티셀
두께 70mm 120mm
패널길이 기본 최장 8M 기본 10.5M
열 관류율 (W/m2k) 최소 0.72 최소 0.52
빛 투과율 (단열재 포함) 최대 30% 최대 24%
패널결합방식 폴리카보네이트 덮개, 고정나사 숨겨진 커넥터
지점간격 3M 4M
품질보증 10년 10년
내연성 B- s1, D0 B- s1, D0
내충격성 M50-100 J, 130 J, 900 J (표준 NF P 08-302 10-1990)
차음성 Rw(C,Ctr)=26 (-1,-5) (단열재 있을때)
Rw(C,Ctr)=33 (-1,-4) (단열재 없이)



Danpatherm K7

Danpatherm K12
